銳特TH系列直線絲桿電機，在普通步進電機的基礎上，轉子與精密絲桿完美配合，適用于步進電機的直線傳動?。
銳特提供貫通式ACME絲桿,外驅式ACME絲桿,外驅式滾珠絲桿。
導程：導程是絲桿轉動一圈螺母的直線行程；
推力：推力是指電機轉動在絲桿軸向產生的推力，選用時需絲桿推力應大于當前負載外力之和；
推力公式∶T·2π·η=F·B（T有效轉矩,η為絲桿傳動效率,F為推力,B為導程）
絲桿：滾珠絲桿是利用螺母和絲桿間滾珠的循環移動來移動負載?
T型絲桿是利用螺母和絲桿之間的油膜產生相對滑動來移動負載
| 名稱 | 版本 | 格式 | 大小 | 下載 |
|---|---|---|---|---|
| User Manual | V1.1 | 1.11M | Download |
系列型號
安裝尺寸

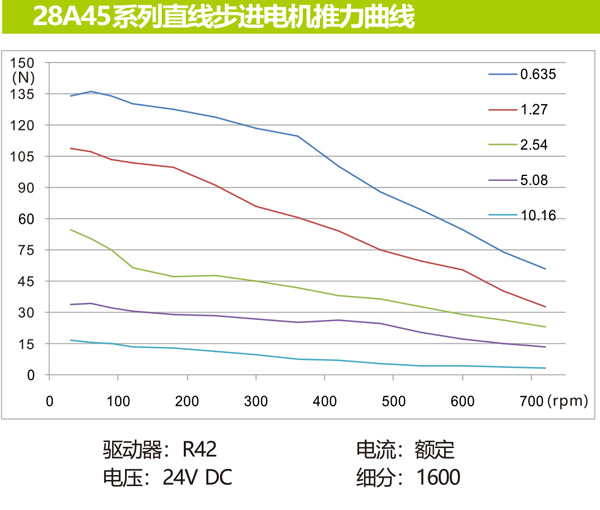

推力曲線
數據手冊
